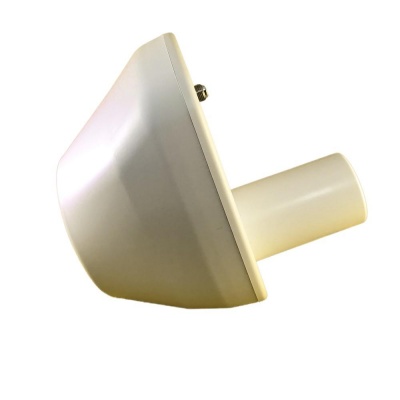

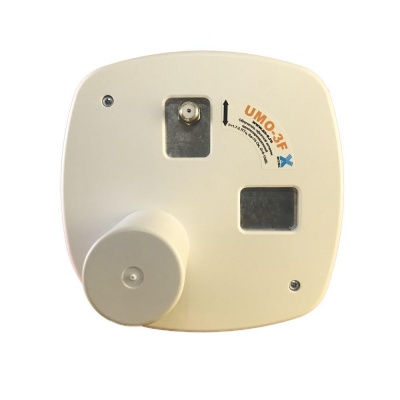

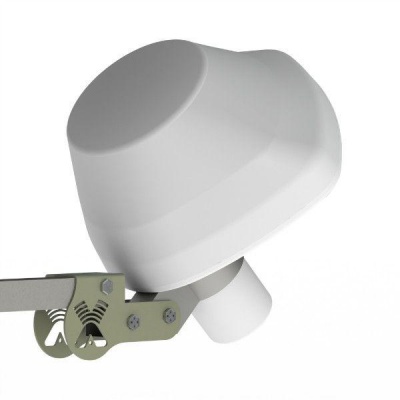

Антэкс UMO-3F облучатель для офсетной антенны, 3G/4G/LTE
Облучатель офсетной параболической антенны UMO-3F предназначен для увеличения дальности работы 3G/4G-модемов диапазона 1700-2700МГц. С данным облучателем необходимо использовать обычный антенный кабель сопротивлением 75 ом.
Достоинства облучателя UMO-3F:
- Возможность использования обычного антенного кабеля 75 Ом
- Работа в широкой полосе частот, с большинством скоростных стандартов LTE и 3G
- Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций
- При использовании двух рефлекторов и двух облучателей можно организовать антенную систему MIMO с пространственным разносом и получить максимальное качество связи
- Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус
Электрические характеристики |
||||||||||||||||
Рабочий диапазон частот, МГц |
1700-2700 |
|||||||||||||||
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G |
|
|||||||||||||||
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандарте LTE2600 |
|
|||||||||||||||
Поляризация |
Вертикальная/ горизонтальная / наклонная | |||||||||||||||
Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град |
110 |
|||||||||||||||
Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град |
105 |
|||||||||||||||
Входное сопротивление, Ом |
75 |
|||||||||||||||
КСВ в рабочем диапазоне частот, не более |
1,5 |
|||||||||||||||
Допустимая мощность, Вт |
10 |
|||||||||||||||
Механические характеристики |
||||||||||||||||
Габаритные размеры, мм |
140 х 140 х 140 |
|||||||||||||||
Разъем |
F-female |
|||||||||||||||
Материал защитного кожуха |
Поликарбонат+ABS |
|||||||||||||||
Материал антенны |
оцинкованная сталь |
|||||||||||||||
Защитное покрытие |
порошковая полимерная краска |
Характеристики
Рабочий диапазон частот, МГц
|
1700-2700 |
Усиление, dBi
|
9 |
Волновое сопротивление, Ом
|
75 |
Допустимая мощность, Вт
|
10 |
Разъем
|
F-female |
Технология MIMO
|
Нет |
Гарантийный срок, мес.
|
12 |
