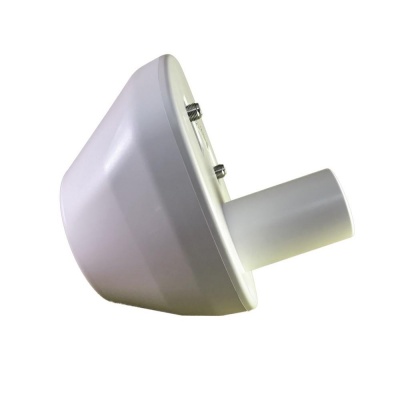

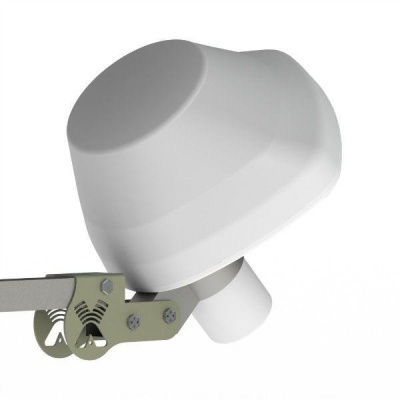

Антэкс UMO-3F MIMO 2x2 облучатель для офсетной антенны, 3G/4G/LTE/MIMO
Облучатель офсетной параболической антенны UMO-3F MIMO 2x2 предназначен для использования с 3G/4G модемами/роутерами и другими устройствами MIMO 2х2 диапазона 1.7-2.7ГГц. Использование при работе систем MIMO 2x2 позволяет получить максимальную скорость приема/передачи данных, предоставляемых оператором. С данным облучателем необходимо использовать обычный антенный кабель сопротивлением 75 ом.
Достоинства облучателя UMO-3F MIMO 2x2:
- Возможность использования обычного антенного кабеля 75 Ом

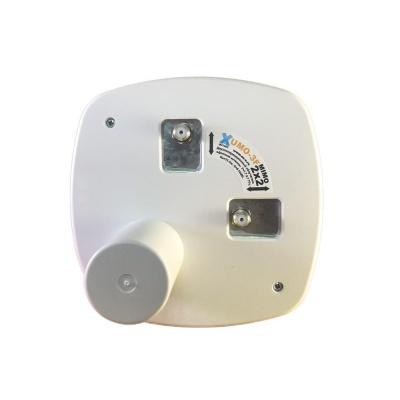

- Облучатель имеет два разъема, соответствующие ортогональным поляризациям излучаемого сигнала.
- Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот.
- Применение параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший, чем антенны других конструкций.
- Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5-0.6).
- Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.
Электрические характеристики |
||||||||||||||||
Рабочий диапазон частот, МГц |
1700-2700 |
|||||||||||||||
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны LTE1800/3G |
|
|||||||||||||||
Поляризация |
Вертикальная + горизонтальная / X-pol |
|||||||||||||||
Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град |
110 |
|||||||||||||||
Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град |
105 |
|||||||||||||||
Входное сопротивление, Ом |
75 |
|||||||||||||||
Развязка между входами в рабочем диапазоне, dB |
Более 28 |
|||||||||||||||
КСВ в рабочем диапазоне частот, не более |
1,8 |
|||||||||||||||
Допустимая мощность, Вт |
10 |
|||||||||||||||
Механические характеристики |
||||||||||||||||
Габаритные размеры, мм |
140 х 140 х 140 |
|||||||||||||||
Разъем |
2 х F-female |
|||||||||||||||
Материал защитного кожуха |
Поликарбонат+ABS |
|||||||||||||||
Материал антенны |
оцинкованная сталь |
|||||||||||||||
Защитное покрытие |
порошковая полимерная краска |
Характеристики
Рабочий диапазон частот, МГц
|
1700-2700 |
Усиление, dBi
|
9 |
Волновое сопротивление, Ом
|
75 |
Допустимая мощность, Вт
|
10 |
Разъем
|
2xF-female |
Технология MIMO
|
Mimo 2x2 |
Гарантийный срок, мес.
|
12 |
