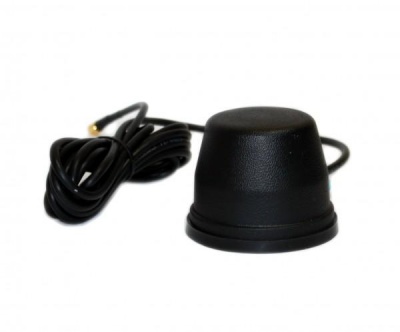

Триада MA 997 SOTA 2G/3G Антенна на магните

Артикул: 4467

1 200 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Всенаправленная антенна на магните Триада MA 997 SOTA предназначена для работы в диапазонах GSM-900/1800 МГц и 3G 1900-2100 МГц. Триада MA 997 SOTA представляет собой вертикальный укороченный петлевой вибратор в диапазоне 900 МГц и штыревой четвертьволновый вибратор в диаазонах 1800/2100МГц. Антенна должна устанавливаться вертикально на металлическую поверхность (крышу автомобиля, GSM-терминала), по возможности в ее центре, чтобы не искажалась диаграмма направленности. При этом желательно, чтобы поверхности были не менее четверти длины волны (83 мм) в каждую сторону от антенны. Наличие посторонних предметов допустимо не ближе 80 мм от антенны.

Технические характеристики антенны Триада MA 997 SOTA

	GSM-900		GSM-1800		3G-2100
Диапазон частот, МГц	880...960		1710...1800		1900...2170
Поверхность установки	диэлектрическая	проводящая	диэлектрическая	проводящая

КСВ, не более (типовое значение)	1,8 (1,5)
Ширина диаграммы направленности по уровню 50% мощности
в горизонтальной плоскости, градусов	360
в вертикальной плоскости над уровне горизонта, градусов	46		53
Неравномерность диаграммы направленности в горизонтальной плоскости, не более дБ	0,4		1,5
Диапазон рабочих температур, град. Цельсия	-40...+80
Грозозащита	заземление по постоянному току
Исполнение корпуса	герметичное IP65
Габаритные размеры, мм	77*51
Тип кабеля	RG58
Длина кабеля, м	3
Разъем	SMA-male

Характеристики

Рабочий диапазон частот, МГц	880-960/1700-2100
Ширина ДН в Н-плоскости, град	360
Ширина ДН в Е-плоскости, град	46-53
Волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.8
Поляризация	вертикальная
Габаритные размеры без крепления, м	0,051x0,077x0,077
Разъем	SMA-male
Технология MIMO	Нет
Максимальное усиление, дБ	5
Гарантийный срок, мес.	12
