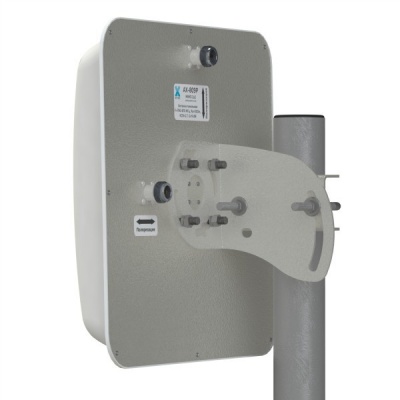

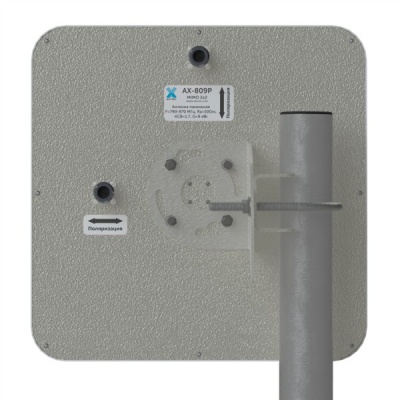

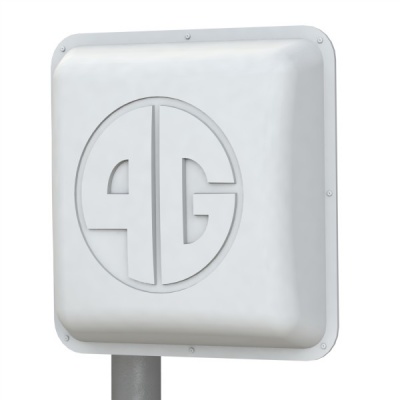

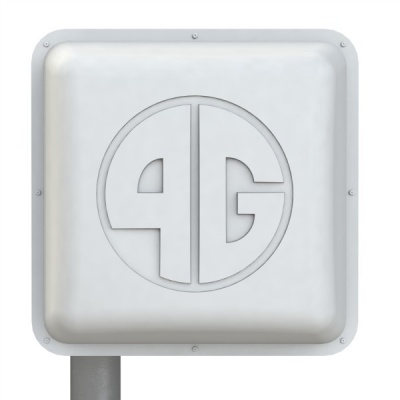

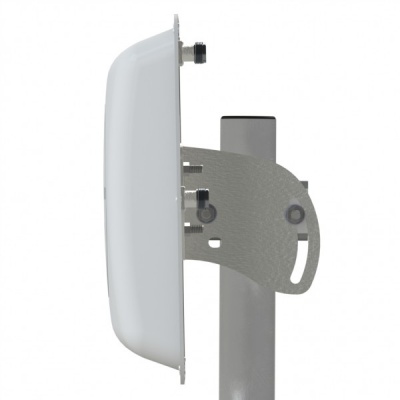

Антэкс AX-809P MIMO 2x2 панельная антенна
Электрические характеристики |
AX-809P MIMO 2x2 |
Рабочий диапазон частот, МГц |
790-870 |
Усиление, dBi |
9 х 2 |
Ширина ДН в плоскости вектора E, градусы |
52 |
Ширина ДН в плоскости вектора H, градусы |
72 |
Отношение вперед/назад, дБ |
-15 |
Развязка между портами, не менее |
24 dB |
Входное сопротивление, Ом |
50 |
КСВ в рабочем диапазоне частот, не более |
1.7 |
Допустимая мощность, Вт |
50 |
Поляризация |
гор.+верт. или наклонные +45/-45 |
Механические характеристики |
|
Масса с креплением, г |
1235 |
Крепление |
мачта диаметром 20-52мм |
Диапазон рабочих температур,гр. Цельсия |
-40....+60 |
Габаритные размеры без крепления, м |
0,24х0,24х0,04 |
Допустимая скорость ветра, м/сек |
50 |
Разъем |
2хN-female |
Материал защитного кожуха |
ABS-пластик с защитой от ультрафиолетового излучения |
Материал антенны |
оцинкованная сталь |
Материал крепления |
сталь |
Защитное покрытие |
порошковая полимерная краска |
Характеристики
Рабочий диапазон частот, МГц
|
790-870 |
Усиление, dBi
|
9 |
Ширина ДН в Н-плоскости, град
|
52 |
Ширина ДН в Е-плоскости, град
|
72 |
Волновое сопротивление, Ом
|
50 |
КСВ в рабочем диапазоне частот, не более
|
1.7 |
Изоляция между портами, дБ
|
24 |
Отношение вперед/назад, дБ не более
|
24 |
Допустимая мощность, Вт
|
50 |
Поляризация
|
вертикальная/горизонтальная/наклонная |
Габаритные размеры без крепления, м
|
0,24х0,24х0,04 |
Разъем
|
2xN-female |
Материал защитной коробки
|
ABS-пластик с защитой от ультрафиолетового излучения |
Материал
|
сталь, пластик |
Технология MIMO
|
Mimo 2x2 |
Максимальное усиление, дБ
|
9 |
Вес, кг
|
1.24 |
Гарантийный срок, мес.
|
12 |
