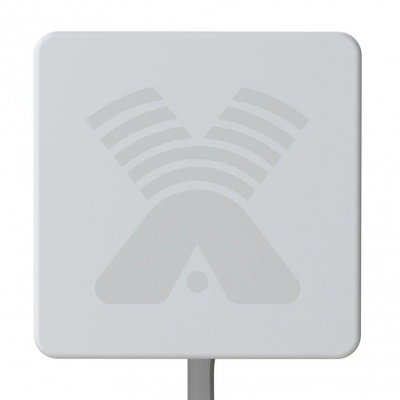

Антэкс Agata-F MIMO 2x2 панельная антенна

Артикул: 4349

3 630 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Панельная антенна AGATA-F MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

2G(EDGE, GPRS на частотах GSM1800)
3G (UMTS 2100)
4G (WIMAX,LTE1800, LTE1800)
WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц.

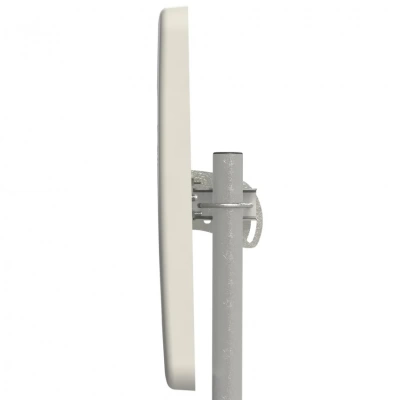

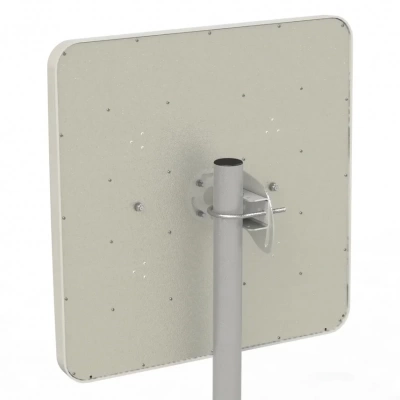

AGATA MIMO 2x2 является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Антенна представляет собой конструкцию из двух пространственно разнесенных синфазных решеток с ортогональными поляризациями . Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета. Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной). Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны. Также благодаря конструкции крепления возможно плавное изменение наклона поляризации.

Антенна снабжена F-female разъемом, т.е. обычный ТВ-разъем, это позволяет использовать обычный телевизионный 75 омный кабель, что значительно снижает стоимость комплекта антенного оборудования. Для подключения антенны к модему необходимы 2 адаптера и 2 отрезка кабеля.

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi	15-16
Усиление в диапазоне WIFI (2.4ГГц), dBi	17
Усиление в диапазоне 4G (LTE2600), dBi	17-17.5
Ширина ДН в Н-плоскости, град (канал 1/канал 2)	30-45/15-23
Ширина ДН в Е-плоскости, град (канал 1/канал 2)	15-23/30-45
Уровень боковых лепестков, не более	-12dB
Уровень кроссполяризации, не более	-25dB
Входное сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1.5
Изоляция между портами, дБ	более 30
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса, кг
Крепление	мачта диаметром 20-52мм
Габаритные размеры без крепления, м	0,41х0,41х0,06
Допустимая скорость ветра, м/сек	20
Разъем	2 хF-female
Материал защитной коробки	ABS-пластик с защитой от ультрафиолетового излучения
Материал антенны	оцинкованная сталь, сталь
Защитное покрытие	порошковая полимерная краска

Характеристики

Рабочий диапазон частот, МГц	1700-2700
Усиление, dBi	3G (1,9-2,2ГГц): 15-16; WIFI (2.4ГГц):17; 4G (LTE2600): 17-17,5
Ширина ДН в Н-плоскости, град	30-45/15-23
Ширина ДН в Е-плоскости, град	15-23/30-45
Уровень боковых лепестков, дБ не более	-12
Уровень паразитной поляризации,дБ не более	-25
Волновое сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1,5
Изоляция между портами, дБ	более 30
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Габаритные размеры без крепления, м	0,41х0,41х0,06
Разъем	2xF-female
Материал защитной коробки	ABS-пластик с защитой от ультрафиолетового излучения
Материал	оцинкованная сталь, сталь, пластик
Технология MIMO	Mimo 2x2
Максимальное усиление, дБ	17
Вес, кг	2.5
Гарантийный срок, мес.	12
