Arinst SSA PRO R2 анализатор спектра

Артикул: 10892

Портативный анализатор спектра Arinst SSA R2 предназначен для отображения спектров сигналов в диапазоне частот от 35 до 6200 МГц. Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав сигнала.
Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.

Подробнее

29 000 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.

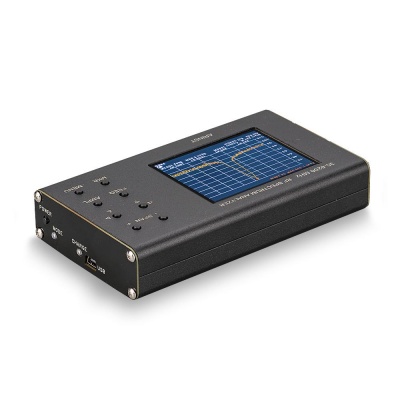

Анализатор спектра ARINST SSA R2 предназначен в первую очередь для полевых работ, он имеет очень малые вес и размеры и отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ. Кроме этого, анализатор спектра идеально подходит для ремонтных мастерских и радиолюбителей.

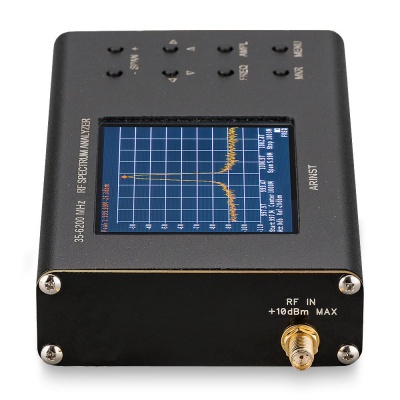

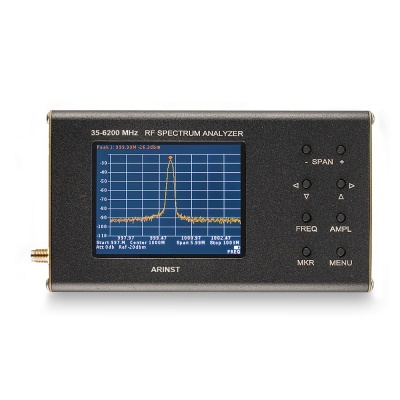

Анализатор спектра выполнен в виде мобильного прибора с автономным питанием, который подключается в измеряемую цепь. Прибор имеет 3.2" цветной резистивный экран для отображения спектров сигналов и для управления прибором. Кроме этого, прибор управляется при помощи смартфона или планшета под управлением Android версии 4.1-8.1.

Программу для управления анализатором спектра можно установить из Google Play.

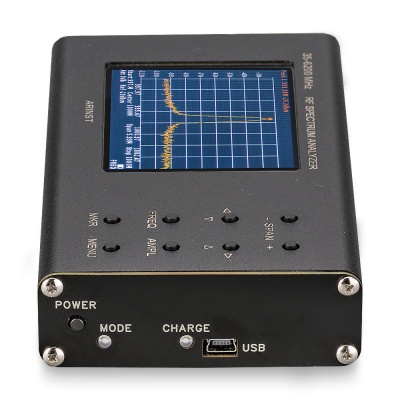

Данные между прибором и смартфоном передаются как через встроенный Bluetooth модуль, так и по USB-кабелю. Дальность действия Bluetooth – до 10 метров (Пароль для доступа по Bluetooth: 1234).

Преимущества анализатора спектра ARINST SSA R2:

наличие цветного резистивного дисплея с диагональю 3.2 дюйма,

широкий диапазон частот: от 35 до 6200 МГЦ,

быстрое сканирование диапазона частот: около 500 мкс на точку,

высокая точность измерений: 2 дБ в пределах динамического диапазона 70-75 дБ,

малый вес и размеры: вес всего 400 г, размеры 155х81х27 мм,

автономное питание до 4 часов непрерывной работы,

беспроводная передача данных на смартфон/планшет,

работа с большинством устройств под управлением Android,

возможность пользоваться одним прибором при помощи нескольких смартфонов/планшетов,

возможность питания прибора от планшета или смартфона,

бесплатное многофункциональное ПО и бесплатные обновления для управления прибором.

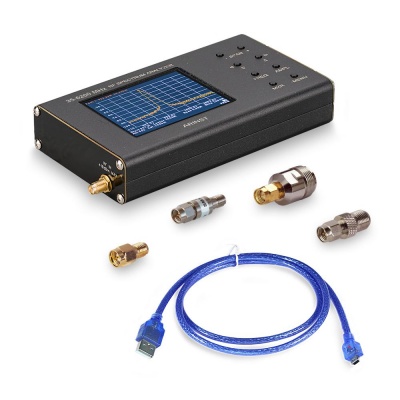

Комплектация анализатора спектра ARINST SSA R2 PRO

Портативный анализатор спектра Arinst SSA R2
Кабель питания miniUSB
Кабель microUSB-miniUSB
Переходник SMA(male) - SMA(female)
Переходник SMA(male) - F(female)
Переходник SMA(male) - N(female)
Аттенюатор SMA-50-30-2
Упаковка

Данная комплектация отличается от версии Arinst SSA Lite R2 наличием переходников и аттенюатора на 30 дБ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST SSA R2:
Отображаемый диапазон частот	35 — 6200 МГц
Измеряемый диапазон частот	35 — 4500 МГц
Динамический диапазон для полосы 35-3000 МГц	75 дБ
Динамический диапазон для полосы 3000-4500 МГц	70 дБ
Максимальная полоса обзора	6165 МГц
Полоса пропускания ПЧ (фиксированная)	200 кГц
Скорость сканирования при полосе обзора более 100 МГц	700 МГц/сек
Время обзора в полосе 100 МГц	< 0,25 сек
Полка шума в полосе до 3000 МГц	< -90 дБм
Полка шума в полосе 3000 - 4500 МГц	< -85 дБм
Полка шума в полосе 4500 - 6200 МГц	< -80 дБм
Волновое сопротивление	50 Ом
КСВ в рабочем диапазоне частот	< 1,5
Внутренний аттенюатор	0 - 30 дБ
Ошибка при аттенюации до 10 дБ	2 дБ
Ошибка при аттенюации от 10 до 20 дБ	5 дБ
Ошибка при аттенюации от 20 до 30 дБ	8 дБ
Точность отображения сигнала в пределах динамического диапазона	2 дБ
Максимальная входная мощность при аттенюаторе 0 дБ	10 дБм
Максимальная входная мощность при аттенюаторе более 20 дБ	+20 дБм
Максимальный входной измеряемый сигнал	+10 дБм
Максимальное постоянное напряжение на входе	25 В
Максимальный потребляемый ток при работе от аккумулятора	350 мА
Максимальный потребляемый ток при работе от USB (при включенном заряде)	500 мА
Аккумулятор	2000 мАч
Время работы от аккумулятора	4 часа
Время заряда акумулятора	~ 5 часов
